Счетчики с дистанционной передачей данных

Системы учета потребляемой электроэнергии становятся более точными и удобными для использования. Недавно появился новый умный счетчик электроэнергии передающий данные компании-поставщику электричества. Такой прибор является важной частью автоматизированной системы коммерческого учета электроэнергии (аскуэ). Прочитав эту статью, Вы узнаете о принципах работы счетчика, об особенностях устройства и преимуществах использования счетчика.

Разновидности электросчетчиков с дистанционным снятием показаний

Приборы учета электроэнергии (а также воды) с дистанционным методом снятия показаний бывают различного типа. При выборе электросчетчика обращайте внимание на то, сколько фаз в электросети Вашего дома. Определить это несложно: посмотрите на кабель, который подходит к Вашему дому или квартире.

Однофазный

Если кабель разделен на 2 жилы (фаза и 0), то такой электросчетчик является однофазным. Данный вид счетчиков предусмотрен под напряжение 220  Вольт, информация об этом должна быть отмечена на панели счетчика.

Двухфазный

Возможно Вы когда-нибудь слышали о  модели двухфазного электросчетчика. Но такого устройства не существует. Двухфазным чаще всего называют многотарифный счетчик с одной фазой. Такой прибор учета дает возможность сэкономить Ваши финансы при оплате за использованную электроэнергию.

Трехфазный

Определить трехфазный прибор (состоящий из 3-х фаз и 0) также просто. Кабель такого счетчика состоит из 4-х жил. Данные электросчетчики предназначены для фазного напряжения в 380 Вольт. Эту информацию можно найти на панели прибора.

Важно! В трехфазной сети можно изменить количество потребляемой энергии до 220 Вольт. Счетчик все равно будет считать правильно. Но есть вероятность, что инспектор из сетевой организации опломбирует его. Это будет решать сам проверяющий в соответствиями с правилами компании.

Принцип работы счетчика с удалённой передачей данных воды и электричества

Даже простейшие электросчетчики при автоматизации и могут выполнять следующие действия:

• сбор и обработка информации;
• передача данных поставщику;
• хранение информации за прошлые отчетные периоды.

Чтобы производить сбор информации используется специальное оборудование, производятся измерения параметров. К таким приборам относятся датчики, которые подключаются к автоматической системе благодаря различного рода преобразователям.

Следующий этап – работа микроконтроллера, который передает сигнал по интерфейсным линиям. Так происходит сбор информации через контроллер или персональный компьютер.

Последний этап – работа сервера, ПК и микроконтроллера по приему, обработке и передаче информации. Для того, чтобы выполнить эту работу, нужно установить программное обеспечение.

Строение прибора учёта электроэнергии и воды, дистанционно передающего данные

Современный электрический счетчик состоит из множества различных элементов разного уровня сложности. Среди них источник питания, датчик тока, часы, экран для передачи данных, микроконтроллер и прочие опциональные элементы.

Все сложные электрические элементы защищены от повреждений металлических корпусом.  Основа базируется на печатной плате, там находятся все электронные компоненты.

Жидкокристаллический индикатор (1) – это информационная символьная система. Его задача определять и показывать различные режимы счетчика, количество расходуемой энергии, а также дату и текущее время.

Часы на счетчике необходимы, чтобы точно контролировать реальное время, соответствующее часовому поясу. Способствует этому специальный функциональный блок чипа SoC.

Символьный интерфейс (2) необходим для отправки данных в систему и подключения электросчетчика к персональному компьютеру. По сути это — способ ввода.

Незаконные манипуляции блокируются при помощи пломбы (4). Ее нельзя удалять.

Источник питания (4) нужен для поступления достаточного напряжения во все составляющие сети, особенно в контроллер и супервизор.

На некоторых моделях предусмотрена кнопка «включение/отключение».

Супервизор – неразрывно связанная микросхема, которая регулирует изменения сигнала при скачках напряжения, если оно опускается ниже допустимого предела. Он необходим для защиты всей системы энергозависимых устройств прибора. Супервизор помогает не допустить самопроизвольную запись данных, а также корректирует параметры напряжения.

Оптический порт – дополнительная функция электросчетчика. Это узел, используемый для получения данных непосредственно с электросчетчика.

Электромагнитный аппарат, служащий для контроля подачи напряжения, называется контактор. При эксплуатации электросчетчика контактор необходимо настроить на определенные показатели тока, соответствующие вашей сети.

Главный элемент электросчетчика – микроконтроллер. Он выполняет одновременно несколько действий и функций: трансформация полученных данных в цифровое изображение, управление интерфейсом, считывание и обработка информации, прием поступающих сигналов, демонстрация расчетов на жидкокристаллическом интерфейсе.

Особенности работы и дополнительные функции электросчетчика контролируются программной прошивкой. Для управления счетчиками может использоваться пульт.

Принцип передачи данных с электросчетчика и счетчика воды

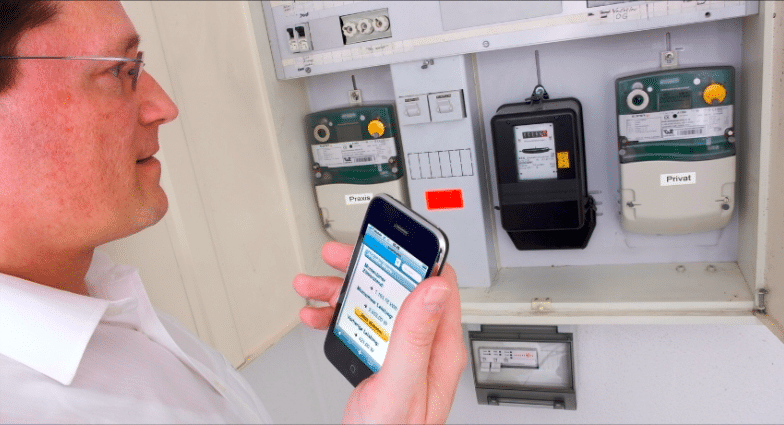

Как же передаются показания счетчика электроэнергии? Это осуществляется автоматически. Автоматическая передача данных также возможна для счетчиков воды. Технология проста. Есть несколько обязательных действий, которые необходимо произвести, чтобы правильно запустить работу прибора и поддерживать ее.

• Установить и подключить электросчетчик к энергосети Вашего дома или квартиры.
• Ввести запрашиваемую информацию через интерфейс в “сумматора и”, так называются блоки памяти.
• Далее образуется система передачи информации  через интернет.
• Создание центра обработки данных, оснащение центров современными ПК, которые соответствуют выбранному ПО.

Важно! В настоящее время производимые модели электросчетчиков обладают встроенным интерфейсом, который автоматически подключается к системе учета данных.

Сколько стоит счетчик с дистанционным снятием показаний

Любые приборы учета, которые мы используем в быту устанавливаются и эксплуатируются долгое время, поэтому важно ответственно отнестись к выбору устройства. Мы рекомендуем отдавать предпочтение надежному и высококачественному оборудованию. Какой счетчик лучше купить? Обратите внимание на проверенных производителей, например, Тайпит, Энергомера, Elster и Инотекс (Меркурий).

Использование электросчетчиков с автоматической передачей данных о количества использованной энергии помогает сэкономить и не тратить время на ожидание в очередях и оправку показателей прибора.

В данной статье мы постарались передать основную информацию об использовании современных электросчетчиков. У Вас остались вопросы? Обсудим вместе в комментариях.
